1. Takt: Pilotbohrung
2. Takt: Aufweitung

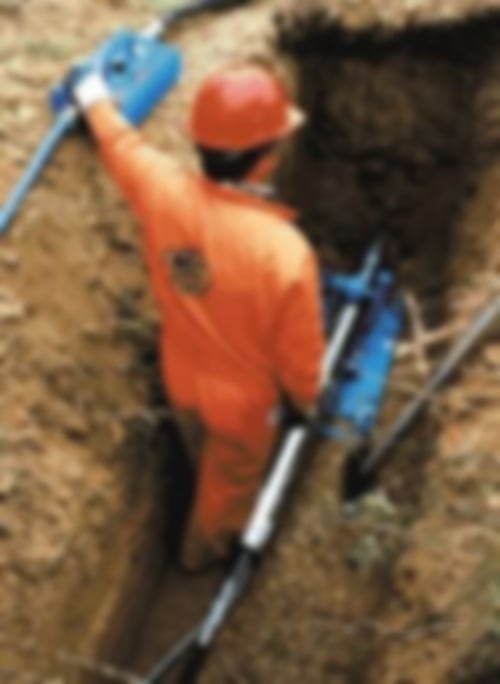

3. Takt: Rohreinzug
1. Schritt: Pilotbohrung
2. Schritt: Aufweitung
3. Schritt: Bohrloch vergrößern und Rohreinzug
ÎBohren / Lockern / Verdrängen ÎBohrklein mit Bohrflüssigkeit mischen ÎBohrschlamm fördern ÎRichtung ändern (wenn nötig) Der Bohrkopf für die Pilotbohrung Aufweitkopf (Backreamer ) Drehwirbel Aufgabe: Pilotbohrung vergrößern Wenn notwendig in mehreren Schritten Rohr-Ziehvorrichtung Aufgabe: Sichere Rohrverbindung mit dem Aufweitkopf (Backreamer) Bohrgerät GRUNDODRILL 15 S MIT SCHLAGWERK Schlagwerk mit Hydraulikhammer bringt Zusatzleistung + 280 kN In solchen Böden zwingend notwendig Spülbohrtechniken im Vergleich Bodenklassen = TT-Bohrsysteme mit Schlagwerk = herkömmliche Bohrsysteme (ohne Schlagwerk) = Felsbohrsysteme Spülbohrtechnik Welcher Boden erfordert zusätzlich Rammenergie ? bohrbare Böden ÎLehmböden* ÎSandböden* ÎTonböden* ÎFließsand Bödenbedingt bohrbare ÎGrobkies Îstark rollige Böden ÎBauschutt * mit ausreichender Lagerungsdichte Vortrieb ohne Schlagwerk Vortrieb mit Schlagwerk Vortrieb ohne Schlagwerk Vortrieb mit Schlagwerk Mischanlage für Bohrsuspension (Bentonit) Felsbohrung Felsfräskopf Mud-Motor Hole-Opener Patentierte Twin-Drive Bohrgestänge Warum Twin Warum Twin-Drive -Gestänge ? Îweniger bruchempfindlich, belastungsstärker durch spezielle Vergütungsprozesse Îbis zu 40 % bessere Standzeiten Îschmutzunempfindlich Îweniger Gewindeabnutzung Îwiderstandsfähiger gegen Spülmedien Îbesserer Spülungsdurchfluss Îdeutlich niedriger „Verbindungsstress“- leichter lösbar Automatische Schmierung. Kombination von Drill- + Rammtechnik Hilfstunnel in schwieriger Geologie Zugkraftmessung GRUNDOLOG Zugkraftmessgerät Spreiznippel Messzylinder Datenlogger Zugkraftmessgerät „GRUNDOLOG“ geschützt eingebaut im einzuziehenden Rohr GRUNDODRILL 15 S max. Schub- und Zugkraft: 163kN max. Drehmoment: 6500Nm GRUNDODRILL 20S * max. Schub- und Zugkraft: 200kN max. Drehmoment: 10000 Nm *Zugriff bei Bedarf PrimeDrill* max: Rückzugkraft: 3200 kN max: Vorschubkraft: 1400 kN max. Drehmoment: 85000 Nm *Zugriff bei Bedarf Auftraggeber: Erdgas Südbayern GmbH Dingolfing Auftragnehmer: Wadle Bauunternehmung GmbH Altheim Ausführung: Oktober 2004 GRUNDODRILL 20S in Arbeitsstellung Baustelle Gottfrieding – Isar Düker Verlegung eines SLM-Rohres auf einer Länge von 420 m in 14 m Tiefe Rekord unter der Isar Geologische Verhältnisse für das Spülbohrverfahren in Österreich Burgenland: z.T. gute bohrbare Böden Niederösterreich: großteils bohrbare Böden Oberösterreich: großteils bohrbare Böden Salzburg: schwierig – begrenzt möglich im Flachgau Steiermark: nur im Südosten gute Bedingungen, sonst sehr bedingte Möglichkeiten Kärnten: Einsatz teilweise im Klagenfurter Becken möglich, sonst nur sehr punktuelle Möglichkeiten Tirol: sehr punktuelle Möglichkeiten in den inneralpinen Tälern und Becken Vorarlberg: im westlichen Teil des Rheintales gute Verlegemöglichkeiten – im oberen Rheintal nur sehr punktuelle Verlegechancen Geologische Verhältnisse für das Spülbohrverfahren in Österreich Danke für Ihre Aufmerksamkeit
